उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद का नाम: | फाइबर ऑप्टिक्स DWDM | योजक: | नियंत्रण रेखा / UPC |
---|---|---|---|
केबल: | 2.0 मिमी | लंबाई: | 1.0meter |
बंदरगाह: | 1x16 | तरंगदैर्घ्य: | C21 ~ C36 |
हाई लाइट: | SFP फाइबर ऑप्टिक ट्रान्सीवर,sfp transceiver modules |

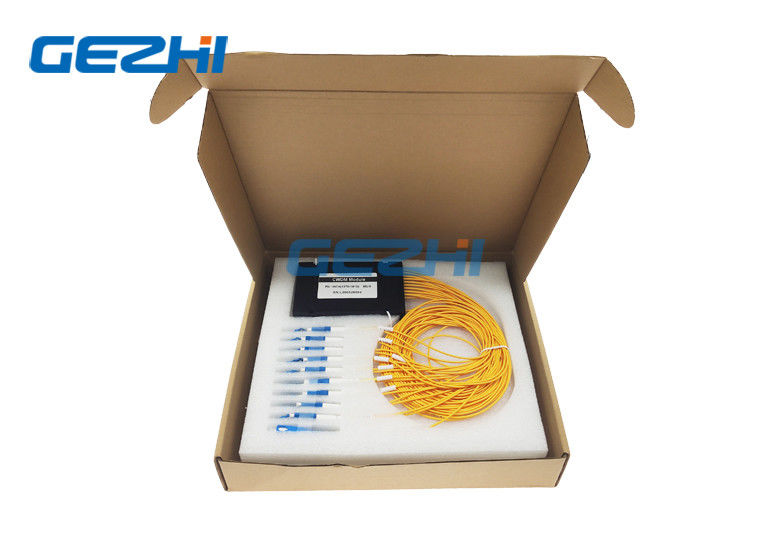

16 चैनल फाइबर ऑप्टिक्स DWDM मॉड्यूल
DWDM मॉड्यूल एक ही फाइबर में विशेष तरंग दैर्ध्य को संयोजित या विभाजित करते हैं और दूरसंचार और नेटवर्किंग के लिए विचार हैं।DWDM प्रौद्योगिकी 1529.55nm से 1560.6.6nm तक ITU मानक 0.8nm / 1.6nm रिक्ति के बीच का उपयोग करती है।
DWDM मॉड्यूल पतली-फिल्म कोटिंग और माइक्रो ऑप्टिक्स पैकेज तकनीक का उपयोग करते हैं, वे दो मुख्य विन्यास में उपलब्ध हैं: DWDM मल्टीप्लेक्सर / डेम्यूटिप्लेक्सर (Mux / Demux) मॉड्यूल और DWDM Add / Drop Multiplexer (OADM) मॉड्यूल।
विशेषताएं |
अनुप्रयोग |
|
|
16 चैनल फाइबर ऑप्टिक्स DWDM मॉड्यूल विशिष्टता
मद | पैरामीटर | |||
केंद्र तरंग दैर्ध्य (एनएम) | ITUGrid | |||
उत्पाद की विशेषताएँ | Mux या Demux या Mux & Demux | |||
चैनल पिच (एनएम) | 100 ग्राम | 200G | ||
चैनल पासबैंड (@ -0.5db बैंडविड्थ (एनएम)) | > 0.3 | > 0.5 | ||
चैनलों की संख्या (ch) | 4 | 8 | 16 | |
सम्मिलन हानि (dB) | ≤1.8 | ≤2.5 | ≤4.5 | |
चैनल फ्लैटनेस (dB) | ≤0.5 | ≤0.5 | ≤0.5 | |
अलगाव (डीबी) आसन्न | > 30 | > 30 | > 30 | |
अलगाव (डीबी) गैर-आसन्न | > 45 | > 45 | > 45 | |
ध्रुवीकरण-निर्भर हानि (dB) | <0.2 | |||
ध्रुवीकरण मोड फैलाव (PS) | <0.1 | |||
दिशा (डीबी) | > 50 | |||
रिटर्न लॉस (डीबी) | > 45 | |||
कनेक्टर प्रकार | एलसी / यूपीसी या ग्राहक निर्दिष्ट | |||
अधिकतम शक्ति (mW) | 500 | |||
काम कर रहे तापमान (℃) | -20 ~ 75 | |||
भंडारण तापमान (℃) | -40 ~ 85 | |||
पैकेज प्रकार (मिमी) | ABS बॉक्स, LGX कैसेट, रैक या अनुकूलित | |||
पैकेज का आकार (मिमी) | LGX: 201x256x44 या 155x100x29 | |||
बॉक्स: 100x80x10 या 120x80x18 या 141x120x28 | ||||
रैक: 1U: 484x260x44 या 2U: 482x260x88 |
चैनल सूची: सी-बैंड में आईटीयू ग्रिड पर
चैनल | (GHz) | वेवलेंथ (एनएम) | चैनल | (GHz) | वेवलेंथ (एनएम) |
C21 | 192,100 | 1560.61 | C41 | 194,100 | 1544.53 |
C22 | 192,200 | 1559.79 | C42 | 194,200 | 1543.73 |
C23 | 192,300 | 1558.98 | C43 | 194,300 | 1542.94 |
C24 | 192,400 | 1558.17 | C44 | 194,400 | 1542.14 |
C25 | 192,500 | 1557.36 | C45 | 194,500 | 1541.35 |
C26 | 192,600 | 1556.55 | C46 | 194,600 | 1540.56 |
C27 | 192,700 | 1555.75 | C47 | 194,700 | 1539.77 |
C28 | 192,800 | 1554.94 | C48 | 194,800 | 1538.98 |
C29 | 192,900 | 1554.13 | C49 | 194,900 | 1538.19 |
C30 | 193,000 | 1553.33 | C50 | 195000 | 1537.40 |
C31 | 193,100 | 1552.52 | C51 | 195,100 | 1536.61 |
C32 | 193,200 | 1551.72 | C52 | 195,200 | 1535.82 |
C33 | 193,300 | 1550.92 | C53 | 195,300 | 1535.04 |
C34 | 193,400 | 1550.12 | C54 | 195,400 | 1534.25 |
C35 | 193,500 | 1549.32 | C55 | 195,500 | 1533.47 |
C36 | 193,600 | 1548.51 | C56 | 195,600 | 1532.68 |
C37 | 193,700 | 1547.72 | C57 | 195,700 | 1531.90 |
C38 | 193,800 | 1546.92 | C58 | 195,800 | 1531.12 |
C39 | 193,900 | 1546.12 | C59 | 195,900 | 1530.33 |
C40 | 194,000 | 1545.32 | C60 | 196,000 | 1529.55 |
C61 | 196,100 | 1528.77 |
16 चैनल फाइबर ऑप्टिक्स DWDM मॉड्यूल आदेश सूचना
चैनल रिक्ति | विन्यास | चैनल की संख्या | फाइबर प्रकार | फाइबर की लंबाई | योजक | पैकिंग |
1 = 100GHz 2 = 200GHz |
एम = Mux डी = है demux एमडी = Mux + है demux एक्स = अनुकूलित |
04 = 4channel 08 = 8channel …… 16 = 16channel 18 = 18Channel एक्स = अनुकूलित |
0 = 250um 1 = 900um 2 = 2.0 मिमी 3 = 3.0 मिमी एक्स = अनुकूलित |
0 = 0.5m 1 = 1m 2 = 1.5m 3 = 2 एम एक्स = अनुकूलित |
0 = कोई नहीं सपा = अनुसूचित जाति / UPC एसए = अनुसूचित जाति / एपीसी एफपी = एफसी / UPC एफए = एफसी / एपीसी एल.पी. = नियंत्रण रेखा / UPC ला = नियंत्रण रेखा / एपीसी एक्स = अनुकूलित
|
ए = एबीएस बॉक्स एल = एलजीएक्स बॉक्स आर 1 = 1 यू 19 "रैक माउंट एक्स = अनुकूलित |
