उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | मल्टीमोड स्विच | योजक: | एफसी / एपीसी |
|---|---|---|---|
| लंबाई: | 1 मीटर | केबल: | 900um ढीली नली |
| वेवलेंथ: | 850nm | रेशा: | 50/125 या 62.5 / 125um |
| हाई लाइट: | sfp optical transceivers,SFP फाइबर ऑप्टिक ट्रान्सीवर |
||

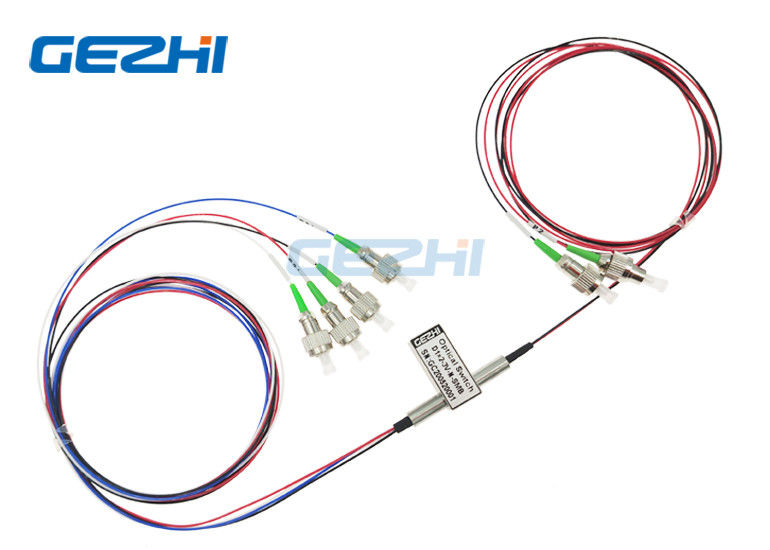

2x4 मल्टीमोड 850nm फाइबरऑप्टिक स्विच
GEZHI2x4 मल्टीमोड 850nm फाइबरऑप्टिक स्विचएक चयनित आउटपुट फाइबर में आने वाले ऑप्टिकल सिग्नल को रीडायरेक्ट करके ऑप्टिकल चैनल जोड़ता है।2x4 मल्टीमोड 850nm फाइबरऑप्टिक स्विचअल्ट्रा-उच्च विश्वसनीयता और तेजी से स्विचिंग गति के साथ-साथ द्वि-दिशात्मक प्रदर्शन प्रदान करता है।2x4 मल्टीमोड 850nm फाइबरऑप्टिक स्विच ऑप्टिकल नेटवर्किंग अनुप्रयोगों के लिए सही स्विचिंग समाधान हैं।
|
विशेषताएं |
अनुप्रयोग |
|
|
विशिष्टता
| पैरामीटर | GZ-FSW-डी 1 × 2 | ||
| तरंग दैर्ध्य रेंज | एनएम | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| संचालन गतिमान | एनएम | 850/1300 | 1310/1490/1550/1625/1650 |
| निविष्टी की हानि | डीबी | टाइप: 1.0 अधिकतम: 1.5 | टाइप: 1.0 अधिकतम: 1.5 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| बिजली की आपूर्ति | v | 3.0 या 5.0 | |
| जीवन काल | बार | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| पारेषण शक्ति | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| वजन | जी | 16 | |
| आयाम | मिमी | (एल) 27.0 × (डब्ल्यू) 12.0 × (एच) 8.2 | |
आदेश की जानकारी
GZ-FSW-D1x2-XXX-XXX-XXX-XX
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
| एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
0 = कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी सपा = अनुसूचित जाति / पीसी एसए = अनुसूचित जाति / एपीसी एसटीपी = अनुसूचित जनजाति / पीसी एसटीए = अनुसूचित जनजाति / एपीसी एल.पी. = नियंत्रण रेखा / पीसी ला = नियंत्रण रेखा / एपीसी |
पिंस
| प्रकार | राज्य | ऑप्टिकल रूट | बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ||||||
| डी 1 × 2 | पिन १ | पिन ५ | पिन ६ | पिन १० | पिन 2-3 | पिन 3-4 | पिन 7-8 | 8-9 पिन करें | ||
| latching | ए | P1-P2 | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| P1'-P2 ' | ||||||||||
| बी | पी 1-पी 3 | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| P1'-पी 3 ' | ||||||||||
| गैर latching | ए | P1-P2 | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| P1'-P2 ' | ||||||||||
| बी | पी 1-पी 3 | V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| P1'-पी 3 ' | ||||||||||
ऑप्टिकल रूट
| स्थिति ए | स्थिति बी |
 |
|
आयाम
