उत्पाद का नाम: | वेव डिवीजन मल्टीप्लेक्सर | पैकेज: | ABS बॉक्स |
---|---|---|---|
योजक: | नियंत्रण रेखा / UPC | लंबाई: | 1 मीटर |
केबल: | 2mm | वेवलेंथ: | 1310 ~ 1610nm |
हाई लाइट: | sfp optical transceivers,SFP फाइबर ऑप्टिक ट्रान्सीवर |

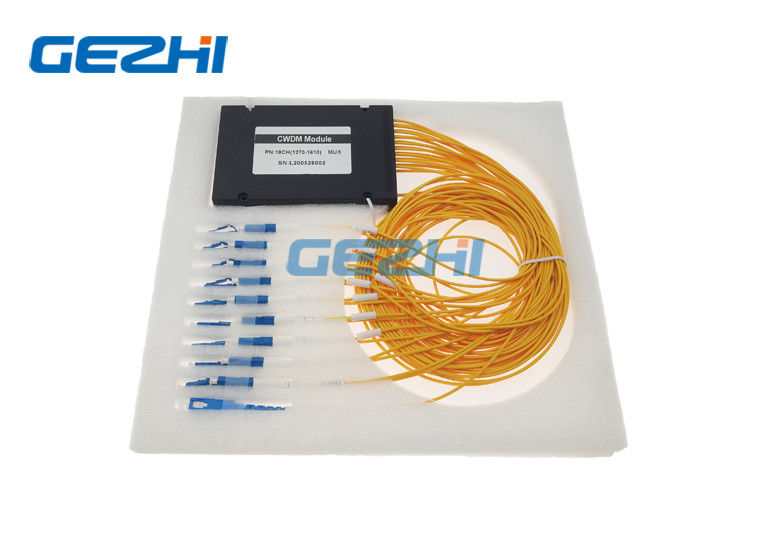

16CH वेव डिवीजन मल्टीप्लेक्स
GEZHI 16CH मोटे तरंग डिवीजन मल्टीप्लेक्सिंग (CWDM) तकनीक को फाइबर-ऑप्टिक डेटा केबलिंग की बैंडविड्थ क्षमता को बढ़ाने के लिए एक तरीके के रूप में विकसित किया गया था।सीडब्ल्यूडीएम प्रत्येक व्यक्ति सिग्नल को ले जाने के लिए प्रकाश के विभिन्न तरंग दैर्ध्य का उपयोग करके एक ऑप्टिकल फाइबर में कई ऑप्टिकल वाहक संकेतों को मल्टीप्लेक्स करता है।कस्टम चॉइस के लिए 16CH वेव डिवीजन मल्टीप्लेक्स की तरंग दैर्ध्य 1260 ~ 1620nm है।इसकी आवश्यकता के अनुसार मॉनिटर पोर्ट और 1310nm ग्रे पोर्ट भी जोड़ा जा सकता है।
विशेषताएं |
अनुप्रयोग |
|
|
16CH वेव डिवीजन मल्टीप्लेक्स स्पेसिफिकेशन
विशेष विवरण
पैरामीटर | 4 चैनल | 8 चैनल | 18 चैनल | ||||
mux | demux | mux | demux | mux | demux | ||
चैनल तरंग दैर्ध्य (एनएम) | 1270 ~ 1610 | ||||||
केंद्र तरंग दैर्ध्य सटीकता (एनएम) | ± 0.5 | ||||||
चैनल रिक्ति (एनएम) | 20 | ||||||
चैनल पासबैंड (@ -0.5dB बैंडविड्थ) (एनएम) | > 13 | ||||||
सम्मिलन हानि (dB) | ≤1.6 | ≤2.5 | ≤3.5 | ||||
चैनल एकरूपता (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
चैनल रिपल (dB) | 0.3 | ||||||
अलगाव (डीबी) | सटा हुआ | एन / ए | > 30 | एन / ए | > 30 | एन / ए | > 30 |
गैर आसन्न | एन / ए | > 40 | एन / ए | > 40 | एन / ए | > 40 | |
जड़ता हानि तापमान संवेदनशीलता (डीबी / डिग्री सेल्सियस) | <0.005 | ||||||
तरंग दैर्ध्य तापमान स्थानांतरण (एनएम / डिग्री सेल्सियस) | <0.002 | ||||||
ध्रुवीकरण निर्भर हानि (dB) | <0.1 | ||||||
ध्रुवीकरण मोड फैलाव | <0.1 | ||||||
दिशा (डीबी) | > 50 | ||||||
रिटर्न लॉस (डीबी) | > 45 | ||||||
अधिकतम पावर हैंडलिंग (mW) | 300 | ||||||
तापमान को बदलना (डिग्री सेल्सियस) | -5 ~ + 75 | ||||||
भंडारण तापमान (डिग्री सेल्सियस) | -40 ~ 85 | ||||||
पैकेज आयाम (मिमी) | L100 x W80 x H10 या L140xW115xH18 |
CWDM | चैनल रिक्ति | चैनल की संख्या | विन्यास | 1 चैनल | फाइबर प्रकार | फाइबर की लंबाई | इन / आउट कनेक्टर |
C = CWDM ग्रिड | 04 = 4 चैनल 08 = 8 चैनल 16 = 16 चैनल 18 = 18 चैनल एन = एन चैनल |
एम = Mux डी = है demux हे = OADM |
27 = 1270nm ...... 47 = 1470nm 49 = 1490nm ...... 61 = 1610nm एस एस = विशेष |
1 = नंगे फाइबर 2 = 900um ढीली ट्यूब 3 = 2 मिमी केबल 4 = 3 मिमी केबल |
1 = 1m 2 = 2m एस = निर्दिष्ट करें
|
0 = कोई नहीं एफए = एफसी / एपीसी = एफसी / पीसी 3 = अनुसूचित जाति / एपीसी 4 = अनुसूचित जाति / पीसी = 5 अनुसूचित जनजाति 6 = नियंत्रण रेखा एस = निर्दिष्ट करें |
