उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | AWG मॉड्यूल | प्रकार: | ऊपर से चपटा |
|---|---|---|---|
| चैनल संख्या: | 96CH | Connnector: | नियंत्रण रेखा / UPC |
| वेवलेंथ: | आईटीयू ग्रिड | आवेदन: | हाँ |
| हाई लाइट: | sfp optical transceivers,sfp transceiver modules |
||

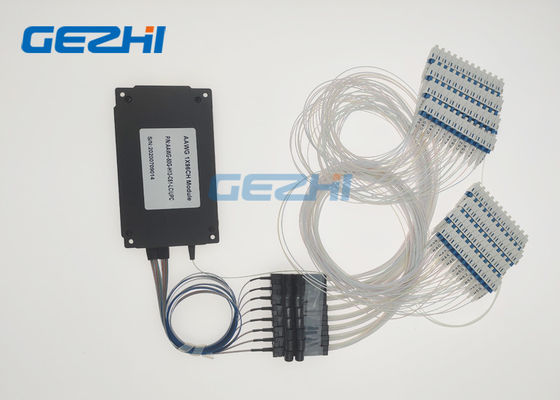

1x96 फ्लैट-टॉप DWDM AWG
1x96 फ्लैट-टॉप DWDM AWGउच्च-क्षमता वाले टर्मिनल DWDM समाधानों के लिए एक उच्च-घनत्व, कम-हानि और स्टैंडअलोन निष्क्रिय DWDM उपकरण है जो फाइबर जोड़ी के लिए 96 तरंग दैर्ध्य तक की बहुसंकेतन की अनुमति देता है।सब1x96 फ्लैट-टॉप DWDM AWGITU-T 50GHz (0.4nm) प्रति C-बैंड में उच्च गुणवत्ता वाले AAWG तकनीक का उपयोग करके चैनलों के बीच फैला हुआ है।यह ट्रांसपोर्ट PDH, SDH / SONET, ऑप्टिकल मेट्रो एज और एक्सेस नेटवर्क में ETHERNET सेवाओं के लिए पूरी तरह से अनुकूल है।
| विशेषताएं | अनुप्रयोग |
|
|
विशिष्टता
| पैरामीटर | 50GHz एथेरल AWG मॉड्यूल | |
| चिप टाइप | ऊपर से चपटा | |
| चैनल की संख्या | 80/96 चैनल | |
| चैनल तरंग दैर्ध्य (एनएम) | सी बैंड | |
| चैनल रिक्ति (GHz) | 50 | |
| चैनल पासबैंड (GHz) | ± 6.25 | |
| तरंग दैर्ध्य सटीकता (nm) | ± 0.04 | |
| सम्मिलन हानि (dB) | <6.0 | |
| 1dB चैनल बैंडविड्थ (एनएम) | > 0.2 | |
| 3DB चैनल बैंडविड्थ (एनएम) | > 0.4 | |
| अलगाव (डीबी) | आसन्न चैनल | > २५ |
| गैर-आसन्न चैनल | > ३० | |
| कुल क्रॉसस्टॉक | > २० | |
| रिपल (dB) | <0.5 | |
| एकरूपता (dB) | <1.0 | |
| ध्रुवीकरण निर्भर हानि (dB) | <0.5 | |
| ध्रुवीकरण मोड फैलाव (पीएस) | <0.5 | |
| दिशा (डीबी) | > ४५ | |
| रिटर्न लॉस (डीबी) | > ४५ | |
| रंगीन फैलाव (पीएस / एनएम) | ± 20 | |
| ऑपरेटिंग तापमान (℃) | -5 ~ + 65 | |
| भंडारण तापमान (℃) | -40 ~ + 85 | |
| ऑपरेटिंग आर्द्रता (% आरएच) | 5 ~ 95 | |
| भंडारण आर्द्रता (% आरएच) | 5 ~ 95 | |
| पैकेज आयाम (मिमी) | L120xW70xH11 | |
| 19 '' रैक माउंट पैकेज | 19 "1 यू, 2 यू | |
आदेश की जानकारी
| AAWG | XX | एक्स | XX | XXX | XX | XX | XX |
| रिक्ति | चिप टाइप | चैनल संख्या | 1 चैनल | इनपुट फाइबर लंबाई | आउटपुट फाइबर लंबाई | इन / आउट कनेक्टर | |
| एथर्मल AWG | 05 = 50GHz 10 = 100GHz 20 = 200GHz |
एफ = फ्लैट शीर्ष जी = गाऊसी |
32 = 32CH 40 = 40CH 48 = 48CH 80 = 80CH 96 = 96CH XX = निर्दिष्ट करें |
सी 14 = C14 ... ... H25 = H25 ... ... H60 = H60 ... ... XXX = निर्दिष्ट करें |
05 = 0.5m 10 = 1.0m 15 = 1.5m 20 = 2.0m 25 = 2.5 मी XX = निर्दिष्ट करें |
05 = 0.5m 10 = 1.0m 15 = 1.5m 20 = 2.0m 25 = 2.5 मी XX = निर्दिष्ट करें |
0 = कोई नहीं 1 = नियंत्रण रेखा / पीसी 2 = नियंत्रण रेखा / एपीसी 3 = अनुसूचित जाति / पीसी 4 = अनुसूचित जाति / एपीसी 5 = एफसी / पीसी 6 = एफसी / एपीसी एक्स = निर्दिष्ट करें |
