उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद का नाम: | ऑप्टिकल अलगाने | तरंग दैर्ध्य: | 1310nm |
---|---|---|---|
प्रकार: | एकल चरण | पैकेज: | स्टेनलेस स्टील ट्यूब |
कनेक्टर: | LC / / FC/अनुसूचित (पीसी या APC) | आवेदन: | फाइबर ऑप्टिक एम्पलीफायरों |
हाई लाइट: | optical fiber components,fiber optic cable components |

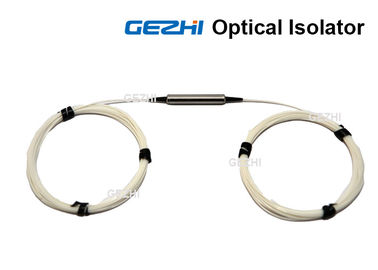

GEZHI फोटोनिक्स '1x1 एकल चरण अलगाने श्रृंखला के उत्पादों के लिए उच्च शक्ति अलगाने और उच्च शक्ति collimator.The शामिल उच्च शक्ति अलगाने श्रृंखला में में लाइन प्रकार, बीम का विस्तार अलगाने, फाइबर और मुक्त अलगाने अंतरिक्ष बाहर और मुक्त अंतरिक्ष अलगाने शामिल etc.1310 / 1480 / 1550nm हाई पावर ध्रुवीकरण बनाए रखने अलगाने में से एक है में लाइन प्रकार isolator.They're कम प्रविष्टि नुकसान, उच्च अलगाव, उच्च शक्ति हैंडलिंग, उच्च वापसी हानि, उत्कृष्ट पर्यावरण स्थिरता और विश्वसनीयता के साथ होती है। वे फाइबर लेजर और इंस्ट्रूमेंटेशन अनुप्रयोगों के लिए आदर्श होते हैं।
GEZHI एकल चरण ऑप्टिकल अलगाने एक निष्क्रिय डिवाइस है कि प्रकाश केवल एक ही दिशा में यात्रा करने की अनुमति देता है। यह सिस्टम में अवांछित प्रतिक्रिया को रोकने के लिए अनुप्रयोगों में प्रयोग किया जाता है।
विशेषताएं:
आवेदन
विशेष विवरण
पैरामीटर | विशिष्टता | ||||
ऑपरेटिंग वेवलेंथ λ सी (एनएम) | 1310,1480,1550 या ग्राहक | ||||
मानक आकार / मिनी आकार | मानक आकार | मिनी आकार | |||
एकल चरण / दोहरी स्टेज | एकल चरण (डब्ल्यू / ओ पीएमडी) | एकल मंच (पीएमडी के साथ) | दोहरी स्टेज | एकल मंच | दोहरी स्टेज |
अलगाव 1 (डीबी) (15nm ± λ सेल्सियस) (न्यूनतम) | 32 | 32 | 46 | 30 | 46 |
अलगाव 2 (डीबी) (15nm ± λ सेल्सियस) (न्यूनतम) | 22 | 22 | 40 | 20 | 36 |
प्रविष्टि नुकसान (λ सेल्सियस) 2 (डीबी) (प्रकार) | 0.4 | 0.4 | 0.5 | 0.4 | 0.6 |
1 (डीबी) (15nm ± λ सेल्सियस) प्रविष्टि नुकसान (मैक्स) | 0.6 | 0.6 | 0.7 | 0.6 | 0.8 |
हानि (मिनट) (डीबी) (/ बाहर) वापसी | 60/55 | 60/55 | 60/55 | 55/55 | 55/55 |
पीडीएल (डीबी) (मैक्स) | 0.05 | 0.05 | 0.05 | 0.1 | 0.1 |
पीएमडी (पी एस) (मैक्स) | 0.25 | 0.05 | 0.05 | 0.25 | 0.05 |
ऑपरेटिंग तापमान (℃) | -5 ~ 75 | ||||
भंडारण तापमान (℃) | -40 ~ 85 | ||||
पावर हैंडलिंग (मेगावाट) | 500 | ||||
पैकेज आयाम (मिमी) | Φ 5.5x 30 | Φ 5.5 x 35 | Φ 3.8 x 25 |
बिना सूचना के विर्निदेश परिवर्तित किया जा सकता है।
विनिर्देश ऊपर कनेक्टर के बिना डिवाइस के लिए कर रहे हैं।
आदेश सम्बंधित जानकारी:
XX | XX | एक्स | एक्स | एक्स | एक्स | XX |
अलगाने प्रकार | वेवलेंथ | ग्रेड | बेनी शैली | फाइबर की लंबाई | आकार | / बाहर कनेक्टर में |
पीएमडी बिना = एकल चरण में है आईपी = पीएमडी के साथ एकल चरण आईडी = दोहरी मंच | 13 = 1310nm 14 = 1480nm 55 = 1550nm 59 = 1590nm 64 = 1064nm | पी = पी ग्रेड | 1 = नंगे फाइबर 2 = 900um जैकेट | 1 = 1.0m 2 = 1.5 3 = 2.0m 4 = कस्टम लंबाई | एस = मानक आकार एम = मिनी आकार | 0 = कोई नहीं 1 = एफसी / एपीसी 2 = एफसी / पीसी 3 = अनुसूचित जाति / एपीसी 4 = अनुसूचित जाति / पीसी = 5 अनुसूचित जनजाति 6 = नियंत्रण रेखा |
आयाम
