उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद का नाम: | 1 * 8 ऑप्टिकल फाइबर फाड़नेवाला | तरंग दैर्ध्य: | 1260 ~ 1620nm |
---|---|---|---|
प्रकार: | 1 x 8 | पैकेज: | Blocknes प्रकार |
कनेक्टर: | अनुसूचित जाति / पीसी | आवेदन: | प्वाइंट के लिए फाइबर (FTTx) |
हाई लाइट: | fiber optic beam splitter,फाइबर ऑप्टिक केबल फाड़नेवाला |
के माध्यम से टीएलसी प्रमाणित ♦ अवयव, YD1117-2001 के अनुरूप
फाइबर पीएलसी अलगानेवाला आवेदन:
♦ फाइबर पॉइंट (FTTx)
♦ फाइबर मुख्यपृष्ठ (एफटीटीएच)
♦ निष्क्रिय ऑप्टिकल नेटवर्क (PON)
♦ लोकल एरिया नेटवर्क (लैन)
♦ केबल टेलीविजन (CATV)
♦ टेस्ट उपकरण

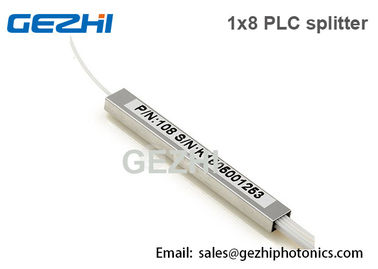

अनुसूचित जाति / पीसी विशिष्टता के साथ 1x8 पीएलसी अलगानेवाला
पैरामीटर्स | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 1 × 128 | |
ऑपरेटिंग वेवलेंथ (एनएम) | 1260 ~ 1650 | |||||||
फाइबर प्रकार | G657A1 या ग्राहक निर्दिष्ट | |||||||
प्रविष्टि नुकसान (डीबी) (पी / एस ग्रेड) | 3.8 / 4.0 | 7.2 / 7.4 | 10.3 / 10.7 | 13.5 / 13.7 | 16.5 / 16.9 | 20.5 / 21.0 | 23.8 / 24.2 | |
घटाने एकरूपता (डीबी) | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | |
ध्रुवीकरण निर्भर नुकसान (डीबी) | 0.1 | 0.1 | 0.1 | 0.20 | 0.25 | 0.30 | 0.4 | |
वापसी हानि (डीबी) (पी / एस ग्रेड) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | |
Directivity (डीबी) | 55 | 55 | 55 | 55 | 55 | 55 | 55 | |
वेवलेंथ निर्भर नुकसान (डीबी) | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | |
तापमान स्थिरता (-40 ~ 85 ℃) (डीबी) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | |
ऑपरेटिंग तापमान (℃) | -40 ~ 80 | |||||||
भंडारण तापमान (℃) | -40 ~ 85 | |||||||
उपकरण आयाम (मिमी) | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50 × 7 × 4 | 50 × 7 × 4 | 60 × 12 × 4 | एन / ए | |
मॉड्यूल आयाम (मिमी) | 100 × 80 × 10 | 120 × 80 × 18 | 141 × 115 × 18 | |||||
मिनी मॉड्यूल आयाम (मिमी) | 60 × 4 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 | एन / ए |

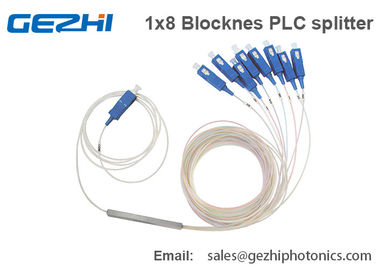

साथ अनुसूचित जाति / पीसी कनेक्टर आयाम 1x8 पीएलसी अलगानेवाला
परीक्षा का नाम | शर्त | अवधि |
तापमान- आर्द्रता बढ़ने | 85 डिग्री सेल्सियस और 85% आरएच | 7 दिन |
कंपन | 10 - 55Hz, 1.52mm डबल आयाम, तीन कुल्हाड़ियों में | 1 घंटा |
घटक प्रभाव | 500 ग्राम की टेस्ट प्रभाव (मास ≤ 0.125kg), 1ms, आधे साइन नाड़ी | 2 प्रभावों |
तापमान साइकिल टेस्ट | -40 - 70 डिग्री सेल्सियस, रैंप दर: 1 डिग्री सेल्सियस / मिनट, समय ध्यान केन्द्रित> 15min | 10 चक्र |
तापमान- आर्द्रता सायक्लिंग | -40 - 85 डिग्री सेल्सियस, 10 सी के बीच डिग्री और 23 डिग्री सेल्सियस - आरएच 85%, 85 डिग्री सेल्सियस पर - 20% आरएच, डिग्री सेल्सियस और 85 डिग्री सेल्सियस के बीच - आरएच में एक रेखीय परिवर्तन को बनाए रखने, 10 डिग्री सेल्सियस से नीचे - अनियंत्रित आरएच | 14 दिन |
पानी विसर्जन | 43 ± 2 डिग्री सेल्सियस, 5.5 पीएच 0.5 ± | 7 दिन |
फाइबर ओर खींच परीक्षण | 0.23 किलो लोड, 90 डिग्री के कोण, 2 दिशाओं | 5 सेकंड |
फाइबर ओर खींच परीक्षण | एकल इनपुट फाइबर के लिए 0.45 किलोग्राम लोड, 8 फाइबर रिबन आउटपुट के लिए 1.5 किलो लोड | 5 सेकंड |
पीएलसी | पोर्ट Configutation | पैकेज शैली | फाइबर व्यास (इनपुट आउटपुट) | योजक (इनपुट आउटपुट) | बेनी की लंबाई |
पीएलसी = पीएलसी अलगानेवाला | 102 = 1 × 2 | अनुसूचित जनजाति = स्टील ट्यूब, नंगे फाइबर | 25 = 250μm | सं = कोई नहीं | 15 = 1.5 |
104 = 1 × 4 | एम.एम. = मिनी मॉड्यूल | 90 = 900μm | एससीए = अनुसूचित जाति / एपीसी | 20 = 2.0m | |
108 = 1 × 8 | एफओ प्रशंसक आउट के साथ = | 20 = 2.0 मिमी | SCU = अनुसूचित जाति / UPC | 30 = 3.0m | |
116 = 1 × 16 | एबीएस = Pigtailed एबीएस बॉक्स | 30 = 3.0 मिमी | एलसीए = नियंत्रण रेखा / एपीसी | XX = स्वनिर्धारित | |
132 = 1 × 32 | सांसद = मिनी प्लग में प्रकार | LCU = नियंत्रण रेखा / UPC | |||
164 = 1 × 64 | LGX = स्टैंडर्ड LGX | एफसीए = एफसी / एपीसी | |||
202 = 2 × 2 | टी.आर. = एक फाइबर ब्याह ट्रे पर चढ़कर | FCU = एफसी / UPC | |||
204 = 2 × 4 | 1U = 1 यू 19 "रैक माउंट चेसिस | एसटीए = अनुसूचित जनजाति / एपीसी | |||
208 = 2 × 8 | STU = अनुसूचित जनजाति / UPC | ||||
216 = 2 × 16 | एक्स = स्वनिर्धारित | ||||
232 = 2 × 32 | |||||
264 = 2 × 64 |
