उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| पैरामीटर: | GZ-FSW-1 × 1 | संचालन तरंग दैर्ध्य: | 850/1300 या 1310/1550 |
|---|---|---|---|
| हारकर लौटा: | MM30 SM≥50 | crosstalk: | MM65 SM≥70 |
| ऑपरेटिंग: | -20 ~ 70 | भंडारण: | -40 ~ + 85 |
| आयाम: | (एल) 27.0 × (डब्ल्यू) 12.0 × (एच) 8.2 | ||
| हाई लाइट: | फाइबर ऑप्टिक स्विच,optical switch module |
||

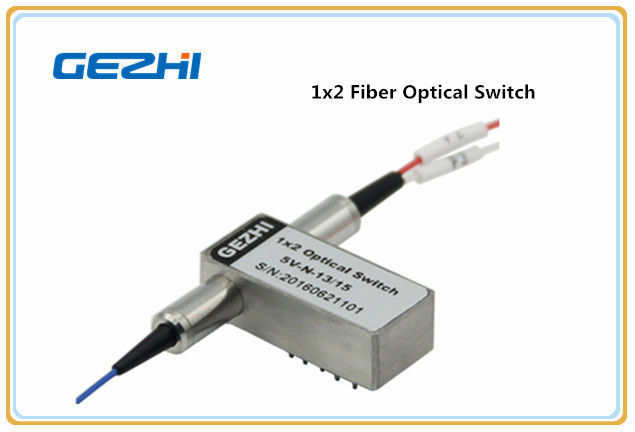

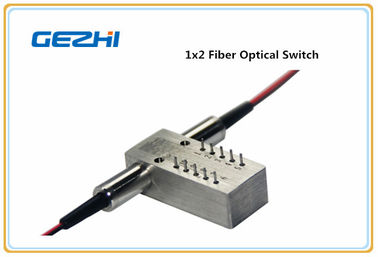

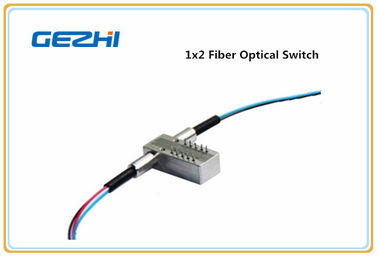

1x2 ऑप्टो-मैकेनिकल ऑप्टिकल स्विच
विवरण
GEZHI फोटोनिक्स 1x2 मैकेनिकल ऑप्टिकल स्विच एक चयनित आउटपुट फाइबर में आने वाले ऑप्टिकल सिग्नल को पुनर्निर्देशित करके ऑप्टिकल चैनल को जोड़ता है।
GEZHI फोटोनिक्स 1x2 मैकेनिकल ऑप्टिकल स्विच 1260nm ~ 1650nm पर सभी तरंग दैर्ध्य का समर्थन करता है, यह अल्ट्रा-उच्च विश्वसनीयता, कम प्रविष्टि नुकसान, तेजी से स्विचिंग गति और साथ ही द्वि-दिशात्मक प्रदर्शन प्रदान करता है।ऑप्टिकल स्विच व्यापक रूप से ऑप्टिकल नेटवर्क, संरक्षण, ट्रांसमीटर और रिसीवर संरक्षण, नेटवर्क टेस्ट सिस्टम और इंस्ट्रूमेंटेशन के लिए उपयोग किया जाता है।
|
विशेषताएं ♦ कम प्रविष्टि नुकसान ♦ वाइड वेवलेंथ रेंज C निम्न क्रॉस्टल St उच्च स्थिरता, उच्च विश्वसनीयता Path ऑप्टिकल पथ पर एपॉक्सी-मुक्त ♦ लैचिंग और नॉन-लैचिंग |
अनुप्रयोग ♦ चैनल ब्लॉकिंग ♦ विन्यास जोड़ने / ड्रॉप ♦ प्रणाली की निगरानी ♦ यंत्र |
1xN
पिंस
| नियंत्रण मॉडल | प्रकाशीय पथ | बिजली से चलने वाली गाड़ी | स्थिति संवेदक | ||||||
| 1 × 2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | |
| latching | P1-P2 | - | - | GND | V + | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 3 | V + | GND | - | - | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
| गैर latching | P1-P2 | - | - | - | - | बंद करे | खुला हुआ | खुला हुआ | बंद करे |
| पी 1-पी 3 | V + | - | - | GND | खुला हुआ | बंद करे | बंद करे | खुला हुआ | |
ऑप्टिकल रूट
| स्थिति एक | स्थिति दो |
|
|
|
बिजली
| विशेष विवरण | वोल्टेज | वर्तमान | प्रतिरोध |
| 5 वी लैचिंग | 4.5 ~ 5.5 | ≥50mA | 125Ω |
| 5 वी नॉन-लैचिंग | 4.5 ~ 5.5 | ≥40mA | 175Ω |
| 3 वी लैचिंग | 2.7 ~ 3.3 | ≥70mA | 50Ω |
| 3 वी नॉन-लैचिंग | 2.7 ~ 3.3 | ≥50mA | 70Ω |
तकनीकी Paremeter
| पैरामीटर | GZ-FSW-1 × 2 | ||
| तरंग दैर्ध्य रेंज | एनएम | 850 13 40/1300। 40 | 1260 ~ 1650 |
| संचालन तरंग दैर्ध्य | एनएम | 850/1300 | 1310/1490/1550/1625/1650 |
| निविष्टी की हानि | डीबी | टाइप: 0.8 मैक्स: 1.2 | टाइप: 0.5 मैक्स: 1.0 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| बिजली की आपूर्ति | वी | 3.0 या 5.0 | |
| जीवन काल | समय | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| पारेषण शक्ति | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ + 80 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| वजन | जी | 16 | |
| आयाम | मिमी | (एल) 27 × (डब्ल्यू) 12.0 × (एच) 8.2 | |
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर में अतिरिक्त 0.2dB नुकसान जोड़ें।
आदेश की जानकारी
| मोड | वेवलेंथ | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर प्रकार | फाइबर व्यास | फाइबर की लंबाई | योजक |
|
एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
3 = 3V 5 = 5V |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
25 = 250um 90 = 900um 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = दूसरों |
1 = 1m 2 = 1.5m एक्स = दूसरों |
00 = कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी सपा = अनुसूचित जाति / पीसी एसए = अनुसूचित जाति / एपीसी एसटीपी = अनुसूचित जनजाति / पीसी एसटीए = अनुसूचित जनजाति / एपीसी एल.पी. = नियंत्रण रेखा / पीसी ला = एलपी / एपीसी एक्स = दूसरों |
