1% मॉनिटर नल के साथ दोहरी 88-सीएच 50GHz फ्लैट टॉप AWG DWDM Mux है demux

GEZHI AWG DWDM सिलिका-ऑन-सिलिकॉन प्लानर तकनीक द्वारा है।AWG चिप्स GEZHI फोटोनिक्स का उपयोग DWDM Mux / Demux के लिए किया जाता है, जिन्हें लॉन्ग-हॉल, मेट्रो और एक्सेस एप्लिकेशन के लिए लक्षित किया जाता है, जहां उत्कृष्ट ऑप्टिकल प्रदर्शन और कम लागत सर्वोपरि होती है।

एथेरामल एरेग्ड वेवगाइड ग्रेटिंग (AAWG) डीडब्ल्यूडीएम मॉड्यूल्स के औपरल पैकेजिंग डिज़ाइन की कोई विद्युत शक्ति, सॉफ्टवेयर या तापमान नियंत्रण की आवश्यकता नहीं है।

थर्मल एरेडेड वेवगाइड ग्रेटिंग (TAWG)DWDM मॉड्यूल्स को DWDM सिस्टम के C- बैंड रिलीज़ के भीतर उपयोग के लिए डिज़ाइन किया गया है।विभिन्न पर्यावरणीय परिस्थितियों में उपकरणों की शक्ति अपव्यय को कम करने के लिए, AWG पैकेज को विशेष थर्मल प्लास्टिक के चयन के साथ कम तापीय चालकता के साथ डिजाइन किया गया है, और AWG ऑपरेटिंग तापमान को थर्मिस्टर तापमान संवेदक के साथ पन्नी प्रतिरोध हीटर या पेल्टियर टीईसी का उपयोग करके नियंत्रित किया जाता है।

DWDM के लिए चैनल रिक्ति 1.6 / 0.8 / 0.4 nm (200GHz / 100 GHz / 50 GHz ग्रिड) है।यह छोटा चैनल रिक्ति एक साथ बहुत अधिक जानकारी प्रसारित करने की अनुमति देता है

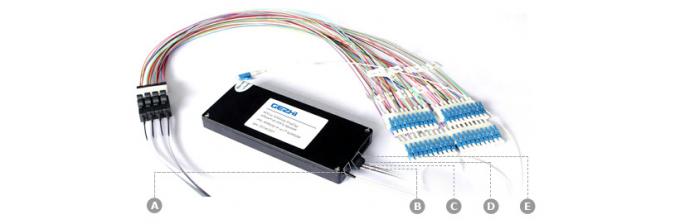

एक आम बंदरगाह:

• एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।

बी मॉनिटर पोर्ट:

• मॉड्यूल आउटपुट के लिए माप / निगरानी उपकरण, जैसे कि बिजली मीटर या नेटवर्क विश्लेषक, जोड़ता है।जब निगरानी समाप्त हो जाती है, तो उपकरणों को डिस्कनेक्ट करें और नेटवर्क को बिना बाधा के छोड़ दिया जाता है
• एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।
• टैप प्रतिशत डिफ़ॉल्ट रूप में 5%, 1%, 2%, 3%, या अनुरोध पर 10% उपलब्ध है।

सी एक्सप्रेस पोर्ट:

• दो DWDM mux / demux मॉड्यूल के कैस्केडिंग को सक्षम करता है, जो सामान्य फाइबर लिंक पर चैनल क्षमता को दोगुना करता है।
• अनुरोध के अनुसार अलगाव 15dB से कम है, अनुरोध पर उपलब्ध 16dB ~ 40dB।
• एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।

डी स्टैंडर्ड पोर्ट 1310nm:

• एक विरासत 1310nm सिग्नल पास करने की अनुमति देता है।यह कहना है, यह LR प्रकाशिकी, LX प्रकाशिकी आदि ले जा सकता है
• एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।

विशिष्ट ITU- ग्रिड चैनलों के लिए E Mux / Demux पोर्ट:

• एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।

नोट: कृपया, ध्यान दें कि यहां दिखाए गए चित्र केवल आयाम दिखाते हैं और मॉड्यूल के विशिष्ट कॉन्फ़िगरेशन को नहीं दिखाते हैं।
