उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | प्लानर DWDM | योजक: | नियंत्रण रेखा / पीसी |
|---|---|---|---|
| प्रकार: | दो फाइबर | पैकेज: | 19 “1 यू रैक |
| चैनल संख्या: | 40CH | चैनल रिक्ति: | 100GHz |
| हाई लाइट: | SFP फाइबर ऑप्टिक ट्रान्सीवर,sfp transceiver modules |
||

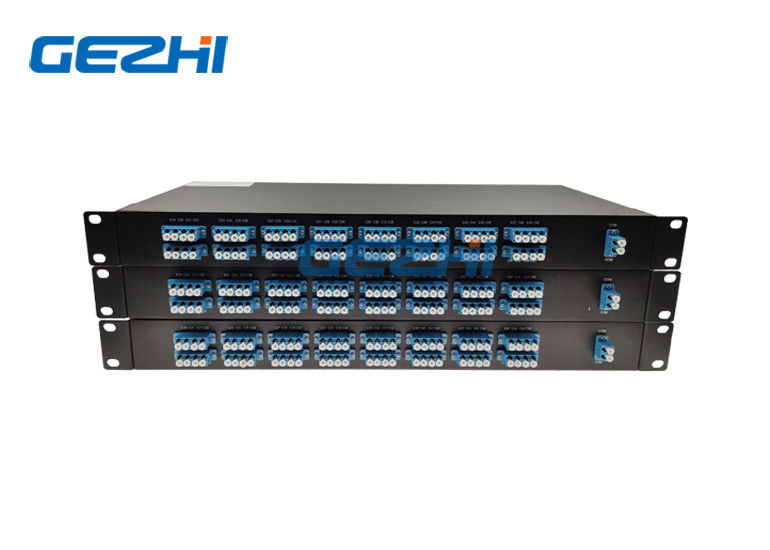

प्लानर डीडब्लूडीएम कंपोनेंट्स 40 चैनल 100G एथरमल AWG
एथर्मल AWG (AAWG)उत्कृष्ट ऑप्टिकल प्रदर्शन, उच्च विश्वसनीयता, फाइबर हैंडलिंग और कॉम्पैक्ट पैकेज में बिजली की बचत समाधान प्रदान करें।40Channel दोहरी नेटवर्क फाइबर पर काम कर रहा है।हम विशेष धातु बॉक्स और 19 ”1U रैक माउंट को छोड़कर विभिन्न उत्पाद पैकेजों की पेशकश कर सकते हैं।
|
विशेषताएं |
अनुप्रयोग |
|
|
विशेष विवरण
| पैरामीटर | स्थिति | ऐनक | इकाइयों | ||
| मिन | प्रकार | मैक्स | |||
| चैनल की संख्या | 41 | ||||
| नंबर चैनल रिक्ति | 100GHz | 100 | गीगा | ||
| चा।केंद्र तरंग दैर्ध्य | आईटीयू आवृत्ति। | सी -बैंड | एनएम | ||
| क्लीयर चैनल पासबैंड | ± 12.5 | गीगा | |||
| तरंग दैर्ध्य स्थिरता | औसत ध्रुवीकरण में सभी चैनलों और तापमान की तरंग दैर्ध्य त्रुटि की अधिकतम सीमा। | ± 0.05 | एनएम | ||
| -1 डीबी चैनल बैंडविड्थ | पासबैंड आकार द्वारा परिभाषित स्पष्ट चैनल बैंडविड्थ।प्रत्येक चैनल के लिए | 0.24 | एनएम | ||
| -3 डीबी चैनल बैंडविड्थ | पासबैंड आकार द्वारा परिभाषित स्पष्ट चैनल बैंडविड्थ।प्रत्येक चैनल के लिए | 0.43 | एनएम | ||
| ITU ग्रिड में ऑप्टिकल सम्मिलन हानि | सभी चैनलों के लिए ITU तरंगदैर्ध्य पर न्यूनतम संचरण के रूप में परिभाषित।प्रत्येक चैनल के लिए, सभी तापमानों और ध्रुवीकरणों पर। | 4.5 | 6.0 | डीबी | |
| आसन्न चैनल अलगाव | ITU ग्रिड तरंगदैर्ध्य पर औसत संचरण से प्रविष्टि हानि अंतर, आसन्न चैनलों के ITU बैंड के भीतर, सभी ध्रुवीकरणों को उच्चतम शक्ति तक पहुंचाता है। | 25 | डीबी | ||
| गैर-आसन्न, चैनल अलगाव | ITU ग्रिड तरंग दैर्ध्य पर औसत संचरण से अंतर हानि अंतर, सभी ध्रुवीकरणों, गैर-निकट चैनलों के ITU बैंड के भीतर। | 29 | डीबी | ||
| कुल चैनल अलगाव | ITU ग्रिड तरंग दैर्ध्य पर औसत संचरण से कुल संचयी सम्मिलन हानि अंतर, आसन्न चैनलों सहित अन्य सभी चैनलों के ITU बैंड के भीतर, सभी ध्रुवीकरणों को उच्चतम शक्ति। | 22 | डीबी | ||
| सम्मिलन हानि एकरूपता | सभी चैनलों, ध्रुवीकरणों और तापमानों में ITU के भीतर सम्मिलन हानि भिन्नता की अधिकतम सीमा। | 1.5 | डीबी | ||
| निर्देशन (केवल Mux) | इनपुट चैनल n से सत्ता में किसी भी चैनल (चैनल n के अलावा) से बाहर परिलक्षित शक्ति का अनुपात | 40 | डीबी | ||
| सम्मिलन हानि तरंग | प्रत्येक पोर्ट पर प्रत्येक चैनल के लिए सीमा बिंदुओं को छोड़कर, ITU बैंड में किसी भी अधिकतम और किसी भी ऑप्टिकल नुकसान की कोई भी सीमा | 1.2 | डीबी | ||
| ऑप्टिकल वापसी नुकसान | इनपुट और आउटपुट पोर्ट | 40 | डीबी | ||
| स्पष्ट चैनल बैंड में पीडीएल / ध्रुवीकरण निर्भर हानि | सबसे खराब स्थिति आईटीयू बैंड में मापा जाता है | 0.3 | 0.5 | डीबी | |
| ध्रुवीकरण मोड फैलाव | 0.5 | ps | |||
| अधिकतम ऑप्टिकल पावर | 23 | dBm | |||
|
MUX / DEMUX इनपुट / आउटपुट निगरानी की सीमा |
-35 | +23 | dBm | ||
IL, ITU wavelengt के आसपास +/- 0.1nm विंडो पर सबसे खराब स्थिति का प्रतिनिधित्व करता है
पीडीएल को आईटीयू तरंगदैर्ध्य के आसपास एक +/- 0.1nm खिड़की पर औसत ध्रुवीकरण पर मापा गया था।
आदेश भाग कोड अनुक्रम
| AWG | एक्स | XX | एक्स | XXX | एक्स | एक्स | एक्स | XX |
| बैंड | चैनल की संख्या | रिक्ति | 1 चैनल | फ़िल्टर आकार | पैकेज | फाइबर की लंबाई | इन / आउट कनेक्टर | |
|
सी = सी बैंड एल = एल बैंड डी = सी + एल बैंड एक्स = स्पेशल |
16 = 16-CH 32 = 32-सीएच 40 = 40-CH 48 = 48-CH XX = विशेष |
1 = 100G 2 = 200G 5 = 50G एक्स = स्पेशल |
C60 = C60 H59 = H59 C59 = C59 H58 = H58 XXX = विशेष |
जी = गाऊसी बी = ब्रॉड गौसीसर एफ = फ्लैट टॉप |
एम = मॉड्यूल आर = रैक एक्स = स्पेशल |
1 = 0.5m 2 = 1m 3 = 1.5m 4 = 2 एम 5 = 2.5 मी 6 = 3 मीटर एस = निर्दिष्ट करें |
0 = कोई नहीं 1 = एफसी / एपीसी 2 = एफसी / पीसी 3 = अनुसूचित जाति / एपीसी 4 = अनुसूचित जाति / पीसी = 5 नियंत्रण रेखा / एपीसी 6 = नियंत्रण रेखा / पीसी 7 = अनुसूचित जनजाति / UPC एस = निर्दिष्ट करें |
